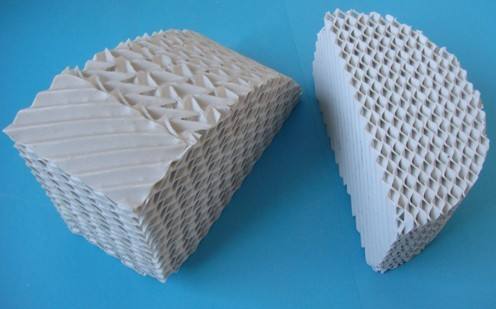

陶瓷規整填料是是繼金屬規整填料開發應用后開發的孔板規整波紋填料，它由許多具有相同幾何形狀的填料單元體組成。陶瓷規整波紋填料的單元體是相互平行疊加的波紋片。根據波紋豎向傾角的不同，可分為X型和Y型兩類，X型的傾角為30°角，Y型傾角為45°。一般來講，X型具有較小的壓降，而Y型則具有更好的傳質性能。為了兼顧壓降和傳質性能，可在板上開孔。陶瓷規整填料的主要原料為硅鋁酸鹽耐酸耐化學腐蝕陶瓷材料，可耐溫1300℃,使用溫度范圍為-1000℃。產品具有耐化學腐蝕性強，除氫氟酸外,能耐所有的無機酸、有機酸及酸性氣體、中性氣體.
同時由于填料的有序排列，物料中含有的固相顆粒可通過填料的波紋底排出，因此抗堵性能優良，操作彈性比一般通用塔器大，取代散裝塔填料，可提高生產能力5%，提高生產效率50%。同時具有質輕、價廉的特點，適用大容積塔器。 目前最大的陶瓷規整填料塔已達11米,最小可用于直徑100毫米的塔器,可在負壓及加壓狀態下操作.廣泛用于各種吸收和解吸單元操作, 在鹽酸、硫酸工業、天然氣行業、環保廢氣凈化處理及解吸脫氣裝置等，陶瓷規整填料特別適用于對壓降和理論板數有嚴格要求的高溫腐蝕性物料的精餾，吸收等分離過程。
陶瓷規整填料的外觀質量要求：
|
項目 |
要求 |
|
破損率 |
≤3% |
|
裂紋 |
≤30mm，允許3條 |
|
毛刺 |
不允許大于2mm |
陶瓷規整填料的尺寸偏差
|
規格 （x/y） |
100 |
125 |
160 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
允許偏差 |
|
板厚（mm） |
3.5 |
3 |
2.8 |
2.8 |
2 |
1.8 |
1.6 |
1.4 |
1.4 |
1.2 |
1 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
±0.5 |
|
峰高（mm） |
24 |
21 |
17 |
15 |
13 |
11 |
9 |
7 |
6 |
5.5 |
5 |
4.5 |
4.0 |
3.5 |
3 |
2.5 |
±2 |
|
波距（mm） |
40 |
35 |
30 |
27 |
23 |
19 |
17 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
±2 |
陶瓷規整填料參數：
| 型號 | 空隙率 | 比表面積 | 堆積比重 | F因子 | 理論板數 | 水力直徑 | 壓力降 | 液體負荷 |
| (%) | m2/m3 | (kg/m3) | m/s(kg/m3)1/2 | (塊/m) | mm | mm/hg/m | m3/ m3 | |
| 800y(x) | 67 | 800 | 740 | 1.4 | 8 | 4 | 5.2 | 0.2-100 |
| 750y(x) | 68 | 750 | 720 | 1.5 | 7.5 | 5 | 5 | 0.2-100 |
| 700y(x) | 69 | 700 | 700 | 1.6 | 7 | 6 | 4.8 | 0.2-100 |
| 650y(x) | 70 | 650 | 680 | 1.7 | 6.5 | 7 | 4.6 | 0.2-100 |
| 600y(x) | 71 | 600 | 640 | 1.8 | 6 | 8 | 4.4 | 0.2-100 |
| 550y(x) | 73 | 550 | 620 | 1.9 | 5.5 | 10 | 4.2 | 0.2-100 |
| 500y(x) | 74 | 500 | 600 | 1.9 | 5 | 12 | 4.2 | 0.2-100 |
| 450y(x) | 76 | 450 | 580 | 2 | 4.5 | 14 | 4 | 0.2-100 |
| 400y(x) | 77 | 400 | 540 | 2.1 | 4 | 16 | 3.8 | 0.2-100 |
| 350y(x) | 80 | 350 | 520 | 2.2 | 3.5 | 18 | 3.5 | 0.2-100 |
| 300y(x) | 81 | 300 | 500 | 2.3 | 3- | 20 | 3 | 0.2-100 |
| 250y(x) | 83 | 250 | 480 | 2.4 | 2.8 | 22 | 2.5 | 0.2-100 |
| 200y(x) | 85 | 200 | 400 | 2.6 | 2 | 24 | 2 | 0.2-100 |
| 160y(x) | 87 | 160 | 360 | 2.8 | 1.52 | 26 | 1.8 | 0.2-100 |
| 125y(x) | 89 | 125 | 320 | 3.1 | 1.2 | 28 | 1.5 | 0.2-100 |
| 100y(x) | 91 | 100 | 320 | 3.4 | 1 | 31 | 1.3 |
0.2-100 |
