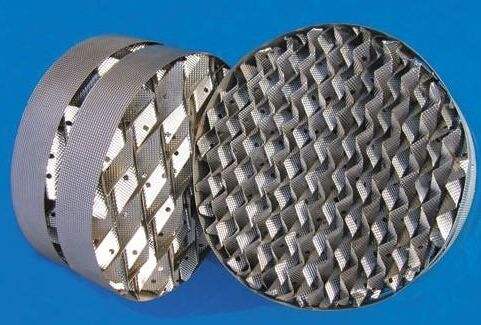

不銹鋼波紋填料是國內外應用比較廣泛的高效填料，是孔板波紋填料在金屬薄板表面孔、軋制小紋、大波紋最后組裝而成的規整填料，具有阻力小、氣液布均勻、效率高、能量大、放大效應不明顯等特點，應用于負壓、常壓和加壓操作。不銹鋼孔板波紋填料由垂直排列的波紋網片組成的盤狀規整填料，波紋峰高與塔軸線傾角按45°和30°，分成Y、X兩種型號。金屬孔板波紋填料保持了金屬絲網波紋填料結構特點，改用表面有溝紋的孔板制成，增加了液體的均布和填料潤濕性能，提高了傳質效率。每盤單元高度為50-200mm，直徑超過1.5m，填料制成分塊形式。

不銹鋼波紋填料特性：

1、理論板數高，通量大，壓力降低。

2、低負荷性能好，理論板數隨氣體負荷的降低而增加，幾乎沒有低負荷極限。

3、操作彈性大。

4、放大效應不明顯。

5、能夠滿足精密、大型、高真空精餾裝置的要求。材質：不銹鋼、黃銅、磷銅、低碳鋼等。應用：難分離物系、熱敏性物系及高純產品的精餾分離等。

    不銹鋼孔板波紋填料具有通量大、阻力小、效率高、抗堵能力強的優點。在精餾、吸收、萃取等單元操作中廣泛應用。根據填料型號，最小塔徑為80-200MM，最大直徑已達13M，液體噴淋密度可從0.2-200M3/（M2·H），壓力范圍可從真空到高壓。是適用于化工、化肥、煉油、石油化工、天然氣等工業的通用性高效規整填料。

孔板波紋填料幾何特性參數如下：

注：

1、產品檢驗、驗收、制造執行國家化工行業標準不銹鋼孔板波紋填料 HG/T 21559.2-2005規定。

2、表中所列壓力降數值與表中“最大F因子”值相對應。

3、表中所列重度值為不銹鋼材質的填料重度，其它材質的填料重度需乘以所選材質的重度與不 銹鋼重度的比值，如鋁質孔板波紋填料需乘以0.34。

4、碳鋼材質的填料片一般比不銹鋼要厚，其填料重度為340～400kg/m3。

5、用于吸收時液體負荷為0.2～200m3/m2· hr。

6、產品包裝采用紙箱或木箱。也可經供需雙方協商，按協議要求包裝。

7、我公司負責提供安裝圖紙，必要時可免費指導安裝。
