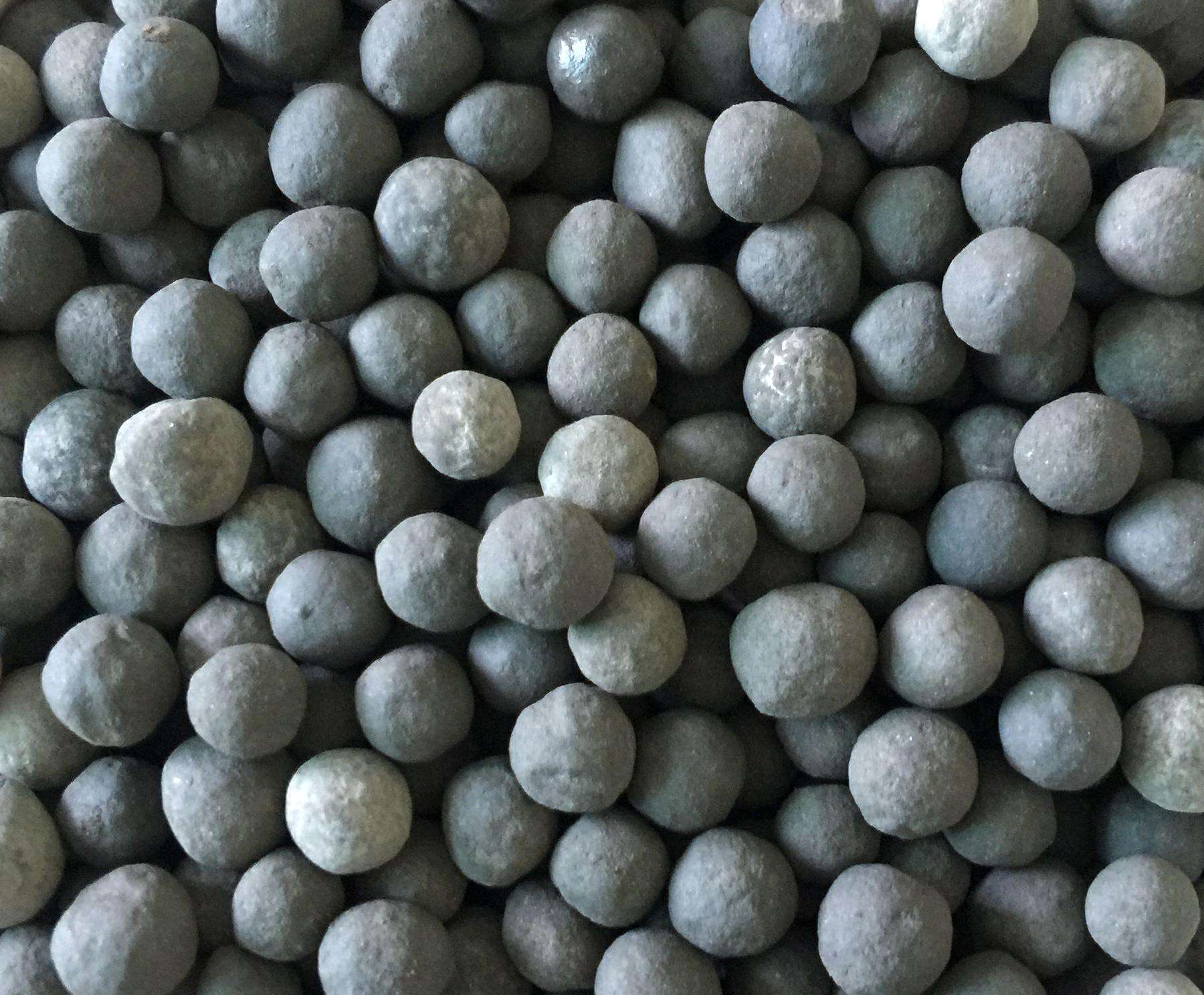

陶粒濾料是以粘土為主要生產原料，摻合一定比例的粘合劑、成孔劑、無機骨料經配料、搪粒成球、高溫燒制、篩分等一系列工藝加工而成的類球粒狀材料。其主要成份為SiO2：、Al203和Fe203，呈深褐色或灰褐色，顆粒粒徑可根據不同要求生產。陶粒表面粗糙多微孔，特別適合于微生物在其表面生長、繁殖。現代水處理工藝充分利用了這些特性，使其成為水處理特別是污水、水源微污染預處理以及給水過濾技術的理想濾料，再加上其密度適中、強度高、耐摩擦、物化性能穩定、不向水體釋放有毒有害物等特性，成為了水處理工程的優質材料。
BAF工藝的核心在于陶粒濾料。經過本公司不斷改進配方，提煉工藝，使Lc—T系列陶粒具備了優異濾料的特點：
1、表面多微孔，比表面積大(≥4m2/cm3)，適合各類微生物的生長，在其表面能形成穩定的、高活性的生物膜，處理出水水質高。
2、濾料層孔隙分布均勻，克服了因濾料層孔隙分布不均勻而引起的水頭損失大，易堵塞、板結的缺陷。
3、堆積密度適中，(0.85-1.05g/cm3)反沖洗容易進行，能耗低，反沖洗時不跑料。
4、采用很好的粒徑級配(3-5mm，ks60≤1.40)，納污能力強，濾料氧利用率高，水頭損失增加
緩慢，運行周期長，產水量大。
5、強度大、耐摩擦，筒壓強度≥4.0Mpa，物理、化學穩定性好，長期浸泡不會向水體釋放任何有害物質，壽命長。本公司陶粒濾料以產地特有的粘土為主要原料經高溫燒成，無二次污染。經中國疾病預防控制中心檢測，符合涉水產品的衛生要求。
6、規模化生產，價格便宜。本公司年生產能力達到四萬立方米。
Lc-T系列陶粒濾料，在生產的各個環節，嚴格從粒徑、均勻度、級配、密度、粒形、酸可溶率、空隙率、比表面積、耐摩擦等各個方面進行把關，確保質量。目前己廣泛應用于市政污水、各種工業廢水及污水深度處理，近年更是開拓了在自來水廠的應用。
陶粒濾料化學成分參數表：
|
指標名稱 |
Si02 |
Fe2O3 |
Al2O3 |
CaO |
MgO |
NaO+K2O |
其它 |
|
含量(%) |
60-70 |
6-10 |
15-22 |
2-5 |
1-4 |
1-5 |
1-3 |
陶粒濾料產品規格型號：
|
陶粒型號 |
使用范圍 |
|
Lc-6 |
粒徑8-12mm適用于污水生化處理中承托層或工業水過濾。 |
|
Lc-T5 |
粒徑5-8mm適用于污水生化處理或工業廢水粗過濾。 |
|
Lc-T4 |
粒徑4-6mm適用于城市污水生化處理和中水回用工程。 |
|
Lc-T3 |
粒徑3-5mm適用于城市污水廠二級處理后深度處理回用。一般可用做BAF-N池濾料，也可用于工業水過濾填料及中水回用工程。 |
|
Lc-T2 |
粒徑1-3mm適用于BAF—N池或DN—P濾池。適用于城市污水脫氮除磷深度處理回用，也可用于給水中微污染原水的處理和用于工業水過濾、自來水廠過濾用。 |
|
Lc-T1 |
粒徑0.5-2mm可用于BAF—N池或DN—P濾池。適用于城市污水脫氮深度處理回用，用于給水工藝中對污染原水的預處理和自來水廠過濾材料。 |
陶粒濾料技術參數表：
|
項目 |
性能與參數 |
||
|
外觀 |
類球型，表面深褐色或呈灰褐色，粗糙多微孔 |
||
|
粒徑 |
<2.0mm |
≥2.0mm |
|
|
堆積密度 |
0.85~1.05g/cm3 |
0.85~1.05g/cm3 |
|
|
表觀密度 |
1.4~1.9g/cm3 |
1.4~1.9g/cm3 |
|
|
空隙率 |
≥35％ |
≥50％ |
|
|
破損率 |
≤0.04％ |
≤0.04％ |
|
|
磨損率 |
≤3.0％ |
≤3.0％ |
|
|
比表面積 |
≥1×104cm3/g |
≥2×104cm3/g |
|
|
燒減量 |
<0.03％ |
<0.03％ |
|
|
不均勻系數 |
K60：≤1.40 |
K60：≤1.40 |
|
|
鹽酸可溶率 |
≤0.10％ |
≤0.10％ |
|
|
水頭損失 |
≤l00mm/m |
≤l00mm/m |
|
|
溶出物 |
不含對人體有害的微量元素 |
||
|
筒壓強度 |
≥2.0Mpa |
≥4.0Mpa |
|
陶料生產流程：
原料、輔助材料 -> 烘干 -> 配方 -> 粉碎-> 搪粒 -> 預干燥 -> 燒結 -> 冷卻 -> 篩分 -> 計量 ->包裝
