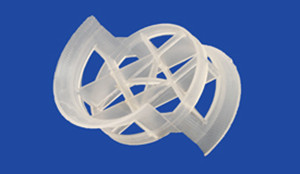

塑料共軛環填料揉合了環形和鞍形填料的特點, 它的結構是將階梯環沿軸向對半剖開，然后將其中的一半倒轉108° 連接而成，其中每個半圓形構件中間一個半環形肋片。采用共軛曲線肋片結構，兩端外卷邊及合適的長徑比，填料間或填料塔壁間均為點接觸、不會產生疊套，且其孔隙均勻、阻力小，亂堆時取定向排列，故有規整填料的特點，故有較好的流體力學和傳質性能。同時， 塑料共軛環填料具有壓降小，氣液接觸表面積大，流體力學和傳質性能優良等特點。
塑料共軛環填料的應用：
在塔內裝時，填料間及其與塔壁間均為點接觸，空隙均勻，具有流體阻力小（壓降小）流量大的優點，流體通過填料層時，氣涂接觸良好，溝流和壁流趨勢小，從而達到付質性能優良的效果。塑料共軛環填料可廣泛應用于甲基丙烯酸、酒精提純、硫酸吸收、甲脂精餾、廢氣凈化、桉葉油提純、水質凈化等方面。
塑料共軛環參數:
|
規格
|
外徑 × 高 × 厚 |
比表面積 |
空隙率 |
堆積個數 |
堆積重度 |
干填料因子 |
|
mm |
mm |
m²/m³ |
m³/m³ |
n/m³ |
Kg/m³ |
m-1 |
|
Φ25 |
25×17.5×1.0 |
228 |
0.9 |
74000 |
65.2 |
312.8 |
|
Φ38 |
38×19×1.2 |
132.5 |
0.91 |
18650 |
54.5 |
175.8 |
|
Φ50 |
50×25×1.5 |
114.2 |
0.927 |
9200 |
49.2 |
143.1 |
|
Φ76 |
76×38×2.6 |
90 |
0.929 |
3980 |
63.5 |
112.3 |
|
Φ100 |
100×50×3 |
76 |
0.941 |
1800 |
45 |
101.1 |
