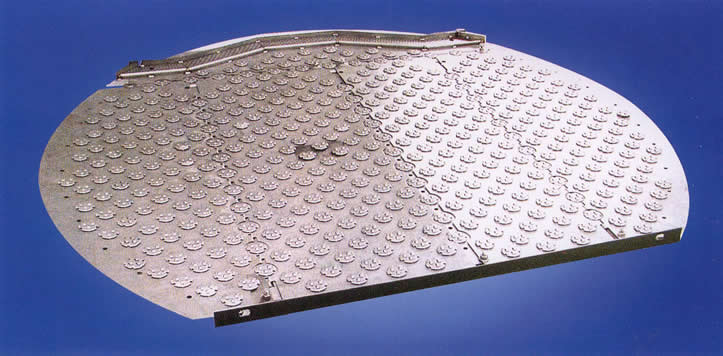

浮閥塔盤屬于煉油、石化及化學工業中氣液接觸傳質技術領域。該浮閥塔盤,包括塔板、降液板、浮閥、鼓泡促進器和受液盤;塔板置于塔體的中央,受液盤置于塔板的一側,受液盤上開有升氣孔,鼓泡促進器蓋在受液盤的升氣孔上,降液板置于塔板的另一側,降液板與塔壁構成降液管,浮閥置于塔板上的浮閥孔內,浮閥置于塔板上的浮閥孔內;浮閥由閥面和閥腿組成,閥面上有1~6個橋形凸起,鼓泡促進器為條形鼓泡促進器,或截錐式鼓泡促進器。本實用新型設計的浮閥塔盤,改變了已有浮閥塔盤的結構,塔板的連接區可設置浮閥,使氣液接觸表面積增加,提高了塔板效率,增加了生產能力。
板式塔中的主要部件。用以使兩種流體密切接觸,進行兩相之間的質交換,以達到分離液體混合物或氣體混合物組分的目的。一般為圓形的板,開有許多孔,并常設置促使兩種流體密切接觸的零件。有各種不同的結構,主要有泡罩塔板、乳閥塔板、篩板等
浮閥塔的優點正是:
1.生產能力大,由于塔板上浮閥安排比較緊湊,其開孔面積大于泡罩塔板,生產能力比泡罩塔板大 20%~40%,與篩板塔接近。
2.操作彈性大,由于閥片可以自由升降以適應氣量的變化,因此維持正常操作而允許的負荷波動范圍比篩板塔,泡罩塔都大。
3.塔板效率高,由于上升氣體從水平方向吹入液層,故氣液接觸時間較長,而霧沫夾帶量小,塔板效率高。
4.氣體壓降及液面落差小,因氣液流過浮閥塔板時阻力較小,使氣體壓降及液面落差比泡罩塔小。
5.塔的造價較低,浮閥塔的造價是同等生產能力的泡罩塔的 50%~80%,但是比篩板塔高 20%~30。
但是,浮閥塔的抗腐蝕性較高(防止浮閥銹死在塔板上),所以一般采用不銹鋼作成,致使浮閥造價昂貴,推廣受到一定限制。隨著科學技術的不斷發展,各種新型填料,高效率塔板的不斷被研制出來,浮閥塔的推廣并不是越來越廣。
近幾十年來,人們對浮閥塔的研究越來越深入,生產經驗越來越豐富,積累的設計數據比較完整,因此設計浮閥塔比較合適。
